2025年6月15 -17日，国际射频集成电路研讨会（Radio Frequency Integrated Circuits Symposium，RFIC）在美国旧金山隆重召开。RFIC是射频集成电路领域最高级别会议，是专注于展示射频、毫米波集成电路最新研究成果的首要论坛。黄色仓库-仓库黄色视频 黄色仓库 孙厚军团队完成的论文入选RFIC，这也是黄色仓库-仓库黄色视频 首次在该会议上发表论文。团队博士生应嘉之赴美参会，在会上作了Showcase展示和口头报告，向国际微波/射频/毫米波集成电路领域的同行展示了黄色仓库-仓库黄色视频 的最新研究成果，获得热烈反响，并进行了深入的学术交流。

论文具体工作介绍如下：

在 5G/6G 通信及雷达领域的前沿应用中，相控阵技术正展现出巨大潜力。随着大规模相控阵系统对芯片集成密度与性能指标的进阶需求持续提升，功率分配/合成网络正面临来自物理尺寸优化、拓扑复杂度管控等多维度的技术挑战。针对当前大规模相控阵集成分配网络复杂难题，论文提出了一种低成本可扩展架构使得2N元相控阵可快速拓展至2N+2阵，同时该方案可极大降低芯片与PCB加工成本。

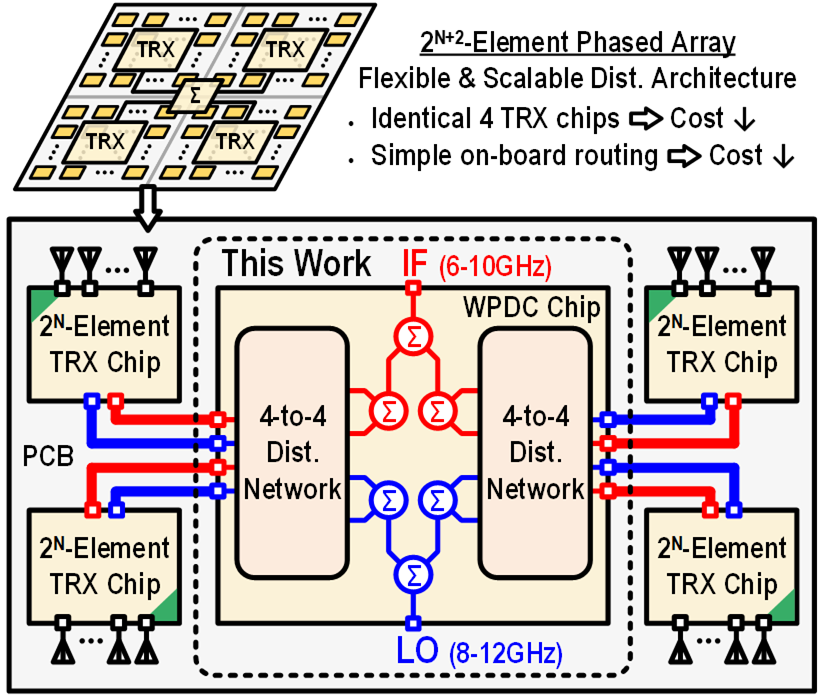

低成本可扩展功率分配网络架构

电路实现层面，当前相控阵系统中普遍使用的威尔金森功分器面临面积过大和带宽受限的双重挑战。针对该难题，论文提出了多种新型拓扑结构，创新性提出了多阶磁耦合自抵消技术，使得功分器在面积减小一半的同时可实现相对隔离带宽近140%的拓展；电对称屏蔽结构同时实现各路分支的高隔离度和高幅相一致性。

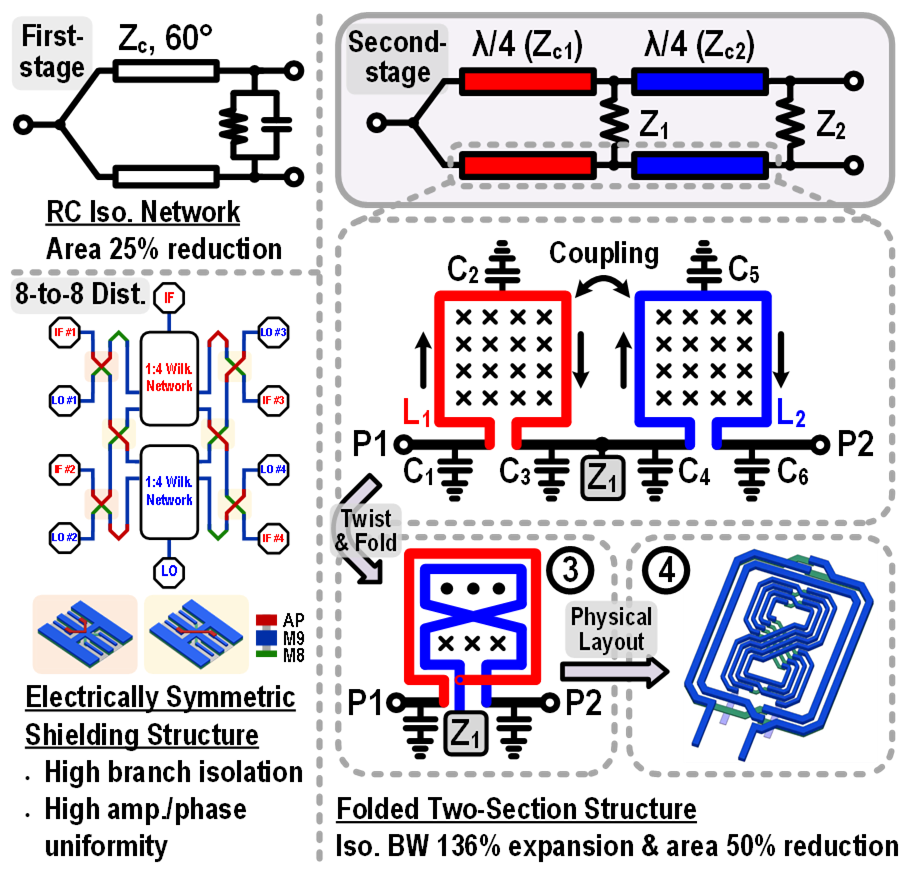

论文提出的电路结构

基于上述技术，黄色仓库-仓库黄色视频 团队基于65nm CMOS工艺研制了一款功率分配/合成芯片，该芯片针对在C–X频段下的中频 （IF）/本振（LO）频率实现了2分8路的功率分配网络，核心面积仅 0.069/0.059 mm²，是目前国际上已知归一化面积最小的功率分配网络。测试结果显示相对隔离带宽为86.3%/82.4%， IF与LO各路串扰隔离度可达63dB，达到国际领先水平。这项研究成果展现出超紧凑尺寸和宽带宽、高隔离度的特性，为大规模相控阵系统的设计提供了关键技术支撑，对相控阵系统尤其多波束相控阵的集成具有重要意义。

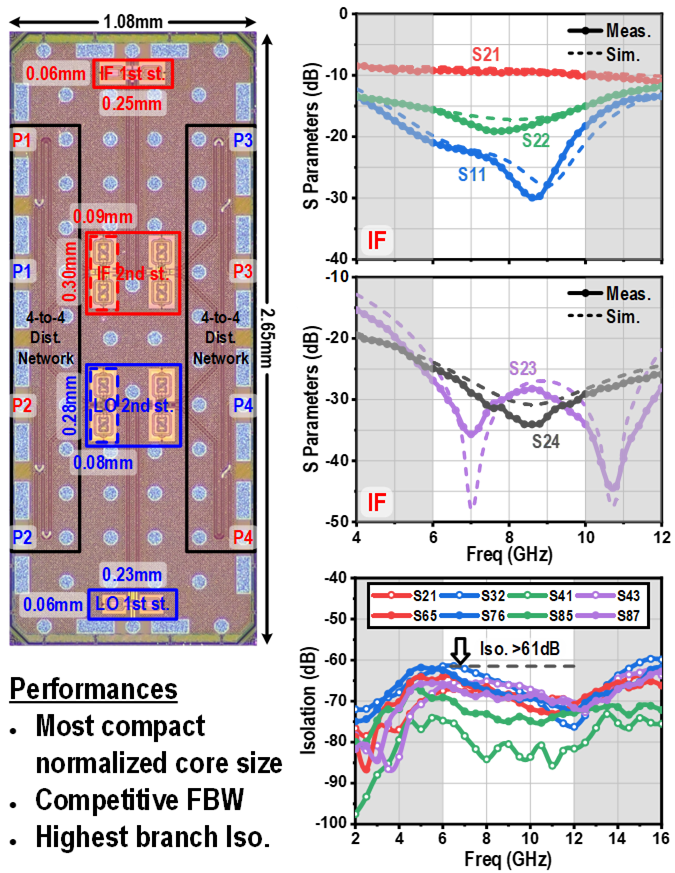

芯片照片与测试结果

该工作以“An Ultra-Compact and Broadband C–X-Band Wilkinson Power Divider/Combiner Using a Folded Two-Section Mechanism in 65-nm Bulk CMOS Technology”为题发表，第一作者为2022级博士生应嘉之，通讯作者为朱凯强博士后。
